Informasi mengenai kondisi bawah permukaan menjadi salah satu faktor penentu keberhasilan proyek pertambangan. Sebelum kegiatan penambangan direncanakan, perusahaan perlu memahami penyebaran batuan, karakter mineralisasi, bentuk endapan, hingga perubahan kondisi geologi pada berbagai kedalaman.
Permasalahannya, hasil eksplorasi sering kali tersimpan dalam berbagai format dan berasal dari sumber berbeda. Informasi tersebut perlu diolah agar dapat memberikan gambaran geologi yang saling terhubung.
Pemodelan geologi 3D menawarkan pendekatan untuk menerjemahkan informasi eksplorasi menjadi gambaran bawah permukaan yang dapat ditinjau dari berbagai arah. Melalui proses interpretasi dan pengolahan data, tim teknis dapat mempelajari kemungkinan bentuk endapan sekaligus mengidentifikasi area yang masih membutuhkan penyelidikan lanjutan.
Proses ini menjadi bagian penting dalam pengembangan proyek, terutama ketika perusahaan membutuhkan dasar geologi untuk evaluasi sumber daya dan penyusunan rencana penambangan.
Apa Itu Geological Model?
Geological model merupakan hasil interpretasi yang menggambarkan susunan dan hubungan berbagai unsur geologi dalam suatu wilayah. Unsur tersebut dapat berupa lapisan batuan, batas mineralisasi, struktur patahan, maupun perubahan karakter material di bawah permukaan.
Pemodelan geologi tiga dimensi juga digunakan dalam penelitian geosains untuk memahami hubungan struktur batuan dan kondisi bawah permukaan. Informasi lebih lanjut mengenai penerapannya dapat dipelajari melalui British Geological Survey
Sebagai contoh, dua lubang bor mungkin menunjukkan keberadaan lapisan mineralisasi pada kedalaman berbeda. Melalui interpretasi geologi, tim dapat memperkirakan bagaimana lapisan tersebut saling berhubungan di antara titik pengamatan.
Meski demikian, model tidak dapat dianggap sebagai gambaran pasti seluruh kondisi bawah tanah. Bagian yang belum memiliki data tetap memerlukan asumsi berdasarkan pengetahuan geologi.
Karena itu, geological model berfungsi sebagai alat analisis yang dapat terus diperbaiki seiring tersedianya informasi baru.
Dalam kegiatan eksplorasi mineral, pemodelan geologi 3D membantu ahli geologi memahami hubungan antarformasi batuan berdasarkan hasil pengamatan lapangan dan data pemboran.

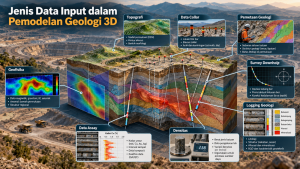

Jenis Data Input dalam Pemodelan Geologi 3D
Sebuah model yang dapat digunakan untuk analisis teknis memerlukan masukan data yang relevan dengan karakteristik endapan.
Informasi awal biasanya diperoleh melalui pemetaan geologi permukaan dan survei topografi. Data ini membantu menentukan posisi geografis serta memahami hubungan antara bentang alam dan kondisi batuan.
Kegiatan pengeboran kemudian menghasilkan informasi yang lebih terperinci. Catatan pemboran menyediakan lokasi lubang, arah pengeboran, kedalaman, dan deskripsi material yang ditemukan.
Sampel batuan yang dianalisis di laboratorium dapat memberikan informasi mengenai kandungan unsur tertentu. Sementara itu, pengukuran densitas membantu memperkirakan massa material pada tahapan evaluasi berikutnya.
Informasi tambahan seperti hasil survei geofisika, pengamatan struktur, serta dokumentasi inti bor dapat mendukung proses interpretasi.
Penggabungan berbagai sumber tersebut harus memperhatikan kesesuaian koordinat, kedalaman, dan kualitas pengukuran agar tidak menghasilkan hubungan geologi yang keliru.
Pengumpulan data eksplorasi dapat didukung oleh layanan survei geologi, topografi, dan geofisika. Informasi mengenai layanan tersebut dapat ditemukan melalui layanan konsultan geologi dan pertambangan APE.
Keakuratan pemodelan geologi 3D sangat bergantung pada konsistensi informasi topografi, data lubang bor, hasil analisis laboratorium, dan catatan karakteristik batuan.
Dalam penerapannya, pemodelan geologi 3D untuk analisis potensi mineral memerlukan integrasi data yang akurat dan dapat diverifikasi. Informasi dari pemetaan permukaan, pemboran eksplorasi, serta pengujian sampel menjadi dasar untuk menghasilkan interpretasi geologi yang konsisten dan mendukung analisis potensi endapan.
Validasi Database Sebelum Pemodelan
Data eksplorasi yang telah dikumpulkan belum tentu siap digunakan. Perbedaan format pencatatan, kesalahan pengetikan, atau ketidaksesuaian interval dapat muncul selama kegiatan lapangan maupun pengolahan laboratorium.
Oleh sebab itu, pemeriksaan database menjadi tahap yang tidak boleh diabaikan.
Tim geologi perlu memastikan posisi lubang bor telah menggunakan sistem koordinat yang benar. Informasi kedalaman juga harus konsisten antara catatan pemboran, hasil logging, dan interval pengambilan sampel.
Pemeriksaan berikutnya mencakup kesesuaian kode litologi, kelengkapan hasil pengujian, serta identifikasi nilai yang terlihat tidak wajar.
Apabila ditemukan perbedaan, data tersebut perlu ditelusuri kembali ke catatan atau sumber aslinya sebelum digunakan untuk interpretasi.
Validasi tidak bertujuan membuat seluruh data terlihat seragam. Tujuan utamanya adalah membedakan informasi yang dapat dipercaya, informasi yang memerlukan koreksi, dan informasi yang belum cukup kuat untuk dijadikan dasar keputusan.
Sebelum pemodelan geologi 3D dilaksanakan, seluruh informasi eksplorasi perlu diperiksa untuk mengurangi risiko kesalahan interpretasi akibat ketidaksesuaian data.
Interpretasi Domain Geologi
Setiap endapan memiliki karakteristik yang tidak selalu sama pada seluruh bagiannya. Perubahan jenis batuan, intensitas alterasi, atau pola mineralisasi dapat menjadi alasan untuk memisahkan area tertentu ke dalam domain geologi.
Domain membantu membatasi wilayah yang memiliki karakter relatif serupa berdasarkan pertimbangan geologi.
Penentuannya dilakukan melalui pengamatan hubungan antar-lubang bor, interpretasi penampang, dan pemahaman terhadap proses pembentukan endapan.
Misalnya, keberadaan patahan dapat memisahkan dua zona mineralisasi yang sebelumnya diperkirakan saling berhubungan. Apabila bukti geologi mendukung, batas domain perlu disesuaikan untuk mencerminkan kondisi tersebut.
Interpretasi yang baik tidak hanya mengikuti bentuk visual data, tetapi juga mempertimbangkan kemungkinan proses geologi yang membentuknya.
Dengan demikian, domain dapat menjadi dasar yang lebih masuk akal untuk proses pemodelan lanjutan.
Melalui pemodelan geologi 3D, batas antarzona mineralisasi dapat divisualisasikan sehingga perbedaan karakteristik geologi lebih mudah ditinjau oleh tim teknis.
Pemodelan geologi 3D untuk analisis potensi mineral membantu tim geologi mengevaluasi hubungan antarzona mineralisasi sehingga interpretasi endapan dapat digunakan sebagai dasar pengembangan model yang lebih terperinci.
Wireframe dan Block Model dalam Representasi Endapan
Setelah batas domain ditentukan, interpretasi dapat diterjemahkan menjadi bentuk tiga dimensi melalui wireframe.
Wireframe menggambarkan permukaan pembatas suatu objek geologi. Bentuknya dapat mengikuti geometri lapisan, tubuh mineralisasi, atau batas litologi yang telah diinterpretasikan.
Representasi tersebut memudahkan pemeriksaan apakah bentuk endapan sesuai dengan bukti dari pemboran dan pengamatan lainnya.
Tahap berikutnya dapat menggunakan block model, yaitu pembagian ruang menjadi unit-unit berbentuk blok dengan ukuran tertentu.
Setiap unit dapat menyimpan atribut yang diperlukan untuk analisis, seperti kategori batuan, nilai kadar hasil estimasi, densitas, atau klasifikasi sumber daya.
Ukuran blok perlu dipilih berdasarkan kebutuhan analisis dan karakter endapan. Blok yang terlalu besar berpotensi menyederhanakan variasi geologi, sedangkan blok yang terlalu kecil belum tentu didukung oleh kerapatan data yang tersedia.
Wireframe dan block model memiliki fungsi berbeda, tetapi keduanya saling melengkapi dalam penggambaran kondisi endapan.
Penerapan pemodelan geologi 3D memungkinkan penyusunan wireframe dan block model yang menggambarkan bentuk endapan serta distribusi parameter geologi di bawah permukaan.
Pemodelan geologi 3D untuk analisis potensi mineral memungkinkan tim eksplorasi mengidentifikasi penyebaran zona mineralisasi melalui visualisasi wireframe dan block model. Informasi tersebut membantu memahami bentuk endapan serta mendukung evaluasi geologi sebelum dilakukan perencanaan kegiatan pertambangan.
Memahami Ketidakpastian Model Geologi
Tidak seluruh bagian model mempunyai tingkat keyakinan yang sama. Wilayah dengan pengamatan terbatas umumnya membutuhkan interpretasi lebih banyak dibandingkan wilayah dengan informasi pemboran yang lebih rapat.
Selain jarak data, ketidakpastian dapat dipengaruhi oleh kompleksitas geologi, mutu sampel, dan metode interpretasi yang digunakan.
Salah satu cara mengelolanya adalah mendokumentasikan asumsi yang mendasari setiap keputusan pemodelan.
Tim juga dapat membandingkan beberapa kemungkinan interpretasi ketika data belum cukup untuk menentukan satu bentuk geologi secara meyakinkan.
Hasil pemboran tambahan selanjutnya digunakan untuk menguji apakah interpretasi sebelumnya masih sesuai.
Pendekatan ini membantu perusahaan memahami keterbatasan model sehingga keputusan teknis tidak hanya bergantung pada tampilan visual tiga dimensi.
Manfaat Pemodelan Geologi 3D untuk Resource Estimation dan Mine Planning
Model geologi yang disusun dengan baik dapat mendukung berbagai tahap evaluasi proyek pertambangan.
Dalam kegiatan estimasi sumber daya mineral, kualitas data, interpretasi geologi, dan tingkat keyakinan hasil estimasi menjadi aspek penting. Prinsip pelaporan sumber daya dan cadangan mineral dapat dipelajari melalui JORC Code
Untuk mine planning, informasi geometri dan karakter material membantu tim memahami posisi endapan terhadap rencana penggalian. Data tersebut juga dapat digunakan sebagai masukan dalam evaluasi desain tambang, urutan produksi, dan kebutuhan pengelolaan material.
Walaupun berasal dari model yang sama, kebutuhan kedua kegiatan tersebut tidak selalu identik. Karena itu, komunikasi antara geologist, resource estimator, dan mine planner sangat diperlukan.
Perusahaan yang membutuhkan pendampingan teknis dapat mempertimbangkan keterlibatan konsultan pertambangan Indonesia dengan kompetensi pemodelan dan evaluasi sumber daya yang sesuai.
Kualitas hasil pekerjaan sebaiknya dinilai berdasarkan metodologi, dokumentasi, pengendalian mutu, serta kemampuan tim menjelaskan batas penggunaan model.
Penggunaan pemodelan geologi 3D dapat mendukung koordinasi antara tim eksplorasi dan perencanaan tambang melalui penyediaan informasi geologi yang terintegrasi.
Kesimpulan
Pemodelan geologi 3D membantu menghubungkan pengamatan eksplorasi dengan kebutuhan evaluasi dan perencanaan proyek pertambangan. Manfaatnya tidak hanya berupa tampilan tiga dimensi, tetapi juga kerangka analisis untuk memahami hubungan geologi yang sulit diamati secara langsung.
Keandalan model bergantung pada kualitas database, ketepatan interpretasi, dan keterbukaan dalam menjelaskan ketidakpastian.
Dengan proses yang terukur dan pembaruan data secara berkala, model geologi dapat menjadi referensi teknis yang mendukung pengambilan keputusan sepanjang perkembangan proyek pertambangan.
